La inspección de componentes del tren motriz automotriz, especialmente bloques de motor, transmisiones y cigüeñales, impacta críticamente en el rendimiento, la vida útil y la seguridad del vehículo. Estas partes requieren una excepcional resistencia estructural y precisión en la fabricación, asegurando la correcta posición, la ausencia de defectos y la presencia completa de subcomponentes (por ejemplo, orificios para tornillos, canales de aceite/refrigeración, soportes). Fallas minúsculas como agujeros de arena, grietas, errores de mecanizado o ensamblajes faltantes pueden causar fallos catastróficos (pérdida de potencia, fugas, incidentes de seguridad).
La inspección manual tradicional de las piezas del tren motriz es ineficiente y propensa a errores debido a factores humanos y a la cobertura limitada de estructuras complejas. La detección tardía de defectos por la falta de retroalimentación en tiempo real aumenta los costos de retrabajo y el riesgo para la marca. En consecuencia, los sistemas de inspección automatizada con brazos robóticos y visión artificial Edge AI están en tendencia. Estos sistemas cubren de manera flexible los puntos de inspección, permitiendo la detección de fallas, comparación de precisión, verificación de posición y completitud de subcomponentes. La inferencia en tiempo real y la retroalimentación de datos permiten a los fabricantes controlar proactivamente la calidad del proceso, mejorando el rendimiento, aumentando la calidad de producción y fortaleciendo la confianza del cliente.

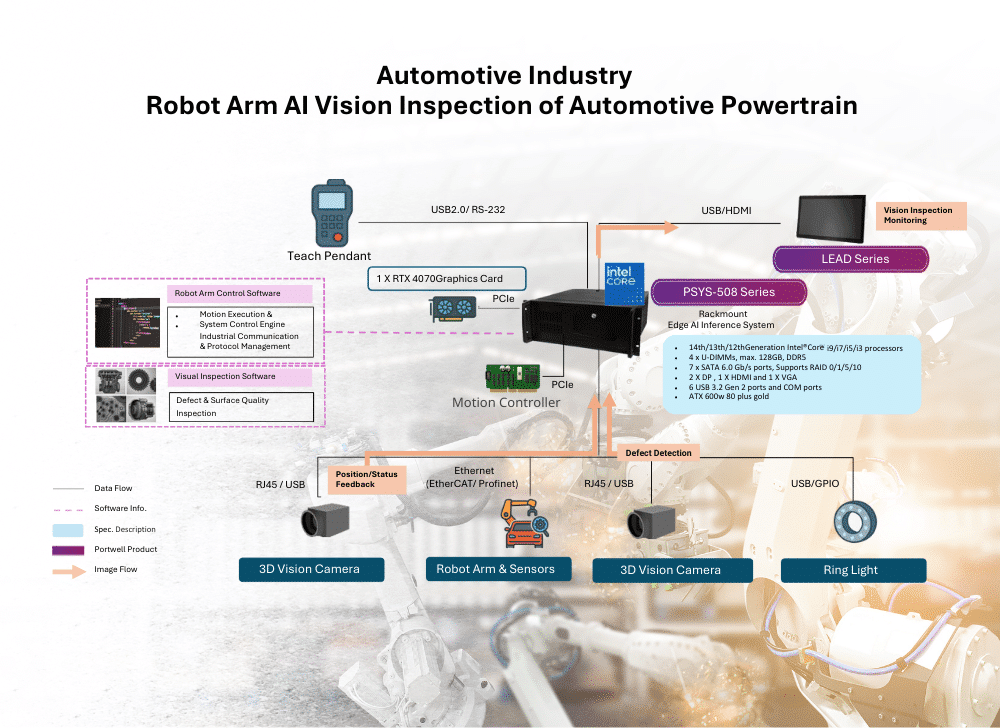

Dentro de la compleja inspección de componentes de motor y tren motriz, el sistema informático actúa como el núcleo de la arquitectura de computación en el borde inteligente, impulsando de manera integral la digitalización de la gestión de calidad desde la detección y la inferencia hasta la retroalimentación de datos. El sistema está equipado con procesadores Intel® Core™ i9/i7/i5 de 14ª/13ª/12ª generación, soporta 128GB de memoria DDR5 y ofrece hasta siete interfaces de almacenamiento de alta velocidad SATA 6.0Gb/s. Puede emparejarse con una tarjeta gráfica discreta (como la RTX4070) para procesar sin esfuerzo flujos de imágenes de alta resolución de múltiples cámaras de inspección de visión 3D.
Todo el proceso de inspección comienza con las cámaras de inspección de visión 3D, mientras que el brazo robótico guía ágilmente las cámaras a áreas críticas dentro de la compleja cavidad del bloque del cilindro, la superficie del cigüeñal y la carcasa de la transmisión. Una vez que las imágenes se transmiten de vuelta al sistema de inferencia en el borde, este realiza inmediatamente la clasificación de defectos, la medición del acabado superficial y la verificación del ángulo de posición de los orificios para tornillos. A través de la interfaz de la tarjeta de control de movimiento de expansión PCIe dentro del sistema de inferencia en el borde, los movimientos a nivel de micrómetro del brazo se controlan con precisión, asegurando una alineación exacta de cada punto de inspección.
Cuando el sistema detecta una anomalía (como un agujero de arena, una soldadura desalineada o una grieta en la superficie), marca instantáneamente el tipo y la ubicación del defecto y muestra los resultados de la inspección en un HMI de la serie LEAD a través de un panel visual. Esto incluye estadísticas de clasificación de productos defectuosos, curvas de tasa de rendimiento en tiempo real y mapas de calor de distribución de defectos. Los operadores pueden hacer juicios rápidos basados en las indicaciones del sistema, y el sistema puede configurarse para retroalimentar automáticamente datos anormales al sistema de inferencia en el borde para la optimización continua de la precisión de la inferencia.
Además, el módulo de iluminación de inspección industrial se controla uniformemente a través de USB/GPIO, asegurando el cambio de la intensidad y el ángulo de luz apropiados en diferentes etapas de inspección para mejorar el reconocimiento de detalles de la superficie. La arquitectura de comunicación general del brazo robótico utiliza transmisión de señales sincrónicas de alta velocidad EtherCAT/Profinet, en estrecha colaboración con el sistema de inferencia, HMI y equipos de detección para crear una plataforma de inspección de calidad inteligente de alta precisión y respuesta en tiempo real. Esto no solo mejora el rendimiento de producción y el tiempo de actividad, sino que también acelera el progreso de la industria de fabricación de piezas automotrices hacia el objetivo de la fábrica inteligente.
Aprovechando nuestra amplia experiencia en DMS (Servicios de Diseño y Fabricación), ofrecemos tanto plataformas de productos estandarizados como soluciones de fabricación inteligente personalizadas para satisfacer las demandas de un mercado en rápida evolución. Ofrecemos un soporte de servicio integral y de una sola parada, que abarca desde el análisis inicial de requisitos, diseño de hardware personalizado y ajuste de firmware hasta la posterior integración del sistema, certificaciones internacionales (como CE/FCC/UL) y entrega de producción en masa. Abordando los estrictos requisitos de las líneas de producción automotriz para la resistencia ambiental, ciclos de vida prolongados y alta fiabilidad, podemos personalizar soluciones para satisfacer necesidades específicas de aplicación, como el soporte de clasificaciones de protección IP y amplios rangos de temperatura de operación, asegurando un despliegue sin problemas para el cliente y tranquilidad. En el contexto de los avances continuos en computación en el borde de IA, visión artificial y fábricas inteligentes, no somos meramente proveedores de sistemas integrados, sino también el socio óptimo para la transición de la industria automotriz hacia actualizaciones de fabricación inteligente, colaborando con los clientes para crear ventajas competitivas futuras.
